Messe Elektrotechnik Dortmund vom 14. bis 17. 9. 2011











 Messestand der FH Dortmund

Thema: Embedded Systems Design

PCs -- Mikrocontroller -- FPGAs

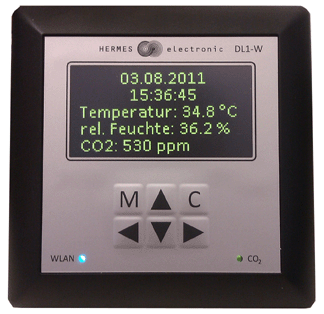

Als Diplomarbeit* entstanden: Ein Datenlogger für das energieeffiziente, vernetzte Haus:

*: Betreuung: Europäisches Testzentrum für Wohnungslüftungsgeräte (TZWL) Dortmund und Fa. Hermes electronic Essen.

  • Kostengünstige PC-Plattformen ausnutzen (z. B.  ITX-Motherboards).
  • Die Arbeit zwischen PCs, Mikrocontrollern und anwendungsspezifischen Schaltungen aufteilen.
  • Funktionseinheiten der industriellen PC-Technik (ISA- und PCI-Karten, PC/104-Module usw.) mit kostengünstigen Mikrocontrollern betreiben.
  • Die gesamte Digitaltechnik (Controller, Schnittstellen, aufgabenspezifische Schaltungen usw.) in einem einzigen Schaltkreis unterbringen.

Manchmal am besten: die Anwendungslösung nicht aus fertigen Schaltkreisen und Funktionseinheiten zusammenstückeln, sondern alles in einem einzigen Schaltkreis unterbringen:

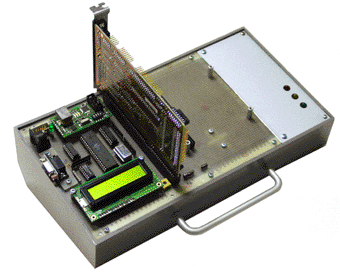

Die gezeigte Robotersteuerung beruht darauf, daß der ISA-Bus mit einem simplen AVR-Mikrocontroller angesteuert wird. Auf diese Weise können u. a. die bewährten PC/104-Module zum Einsatz gebracht werden, ohne sich mit den Eigentümlichkeiten der PC-Architektur abgeben zu müssen (einfachster C- oder Assemblercode; keine Gerätetreiber, keine Lizenzen, kein Plüschpinguin, keine Viren, keine Trojaner). Diese Grundsatzlösung ist auch für die Parallelschnittstelle und für den PCI-Bus vorgesehen.





Zum Schauen und Spielen: XY-Forschung



Der Roboter kann aber auch vom PC aus gesteuert werden. Dabei kann er sogar noch lernen...



Nicht ausgestellt, aber in Arbeit: Der gute alte Lichtstift:



Aus den Anfängen der LED-Forschung:

Mittlerweile können wir nicht nur 7 * 25 Pixel, sondern -- s. oben -- 14 * 125 Pixel (und mehr)*...

*: Anzeigeraster nach oben offen (nur Geldfrage).
